2連式重量横調整戸車 Φ50 丸型

Product Search

製品検索

※クリックで画像拡大

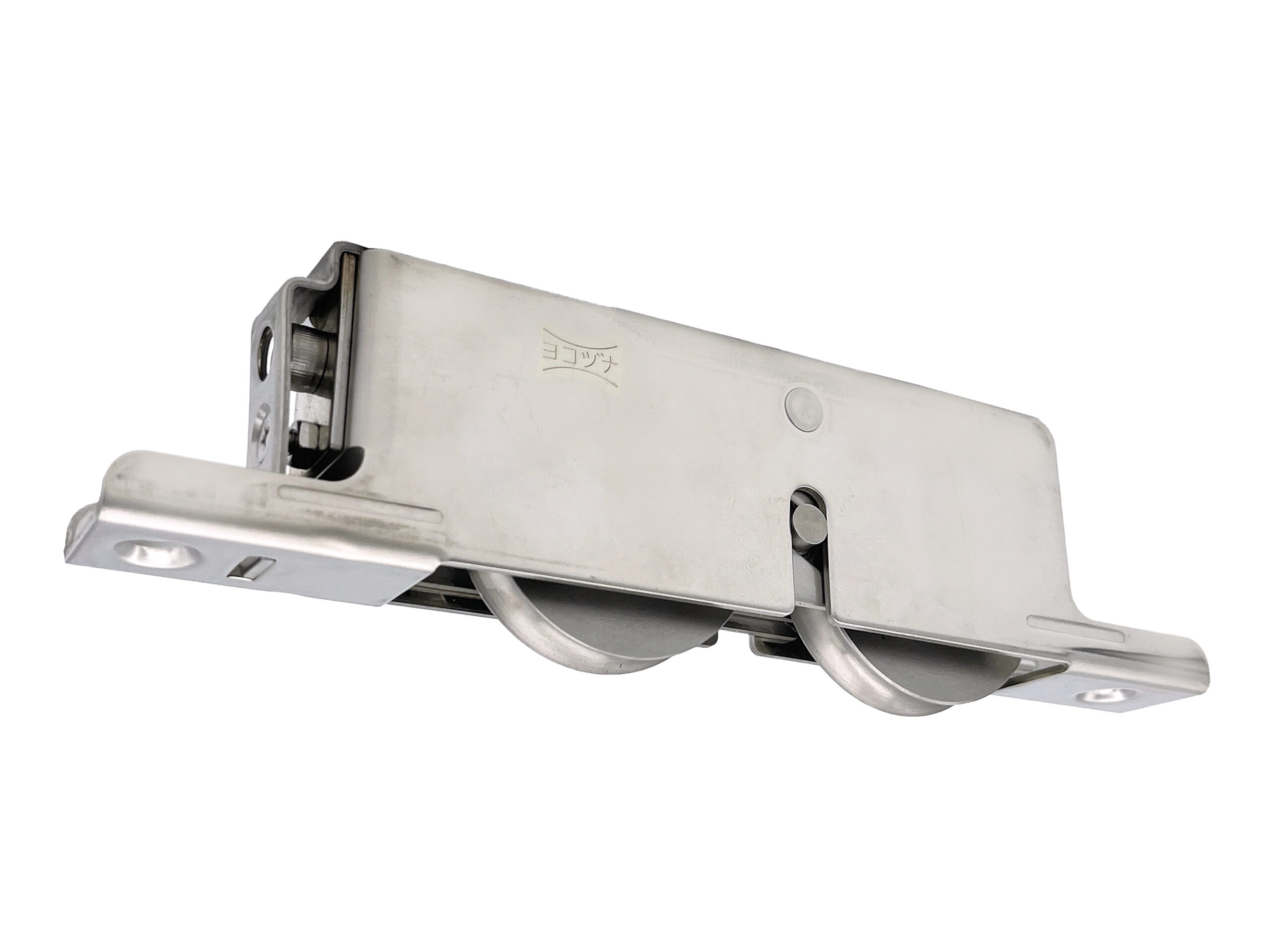

2連式重量横調整戸車　Φ50　丸型

商品コード

TBSWY501

カテゴリー

サッシ用戸車, 建具用戸車

車輪外径

50mm

車輪材質

ステンレス

車輪形状

丸(溝R)型

枠　全　長

203mm

ビスピッチ

178mm

枠　材　質

ステンレス

使用レール

甲丸レール

ベアリング型番

#608ZZ

耐　荷　重

400 kg/2個あたり

希望小売価格

¥18,400/1個あたり

特　　徴

ベアリング入り, 調整機能

説　　明

特長：戸をはずさず、サイドからの上下調整が可能。調整範囲5mm。
用途：寺院の木製大型重量建具など、重量のある建具に適しています。

備　　考

※大型建具に適しています！！
※調整時は戸を上げて行ってください。
※ベアリングは鉄です。
※六角棒スパナー（径5mm L=160mm）
※扉の荷重が分散される為、扉の動きがスムーズになります。
※戸の位置が上がり過ぎたり、下がり過ぎたり、傾いたりしている場合は、戸車の調整ねじを六角棒スパナーで回して車の上下調整をしてください。
※車の材質変更と形状変更も別注品として製作可能です。
※調整範囲最低6㎜最高11㎜

板　厚

SUS304・t2mm

取付ネジ寸法

自重

780g

一箱入数

4個
